Demo-Videos von Warenübergabestellen mit Sicherheitsschleusen als Absturzsicherung

Warenübergabe Sicherheitsschleuse Typ B - Sonderbreite

Text

Warenübergabeschleuse Typ B-ND - Schwenkschleuse ohne Überhang

Text

Warenübergabe Sicherheitsschleuse Typ T - Paletten-Höhe 2m

Text

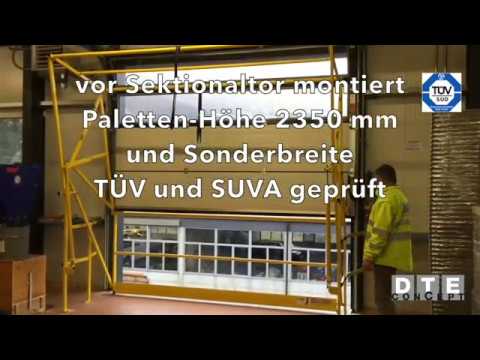

Warenübergabe Sicherheitsschleuse Typ X vor Sektionaltor montiert

Text

Warenübergabe Sicherheitsschleuse Typ B mit Drehtisch

Warenübergabeschleuse

Warenübergabe Sicherheitsschleuse Typ LL1-B2

Warenübergabeschleuse

Warenübergabe Schleusentyp BHS - Sonderkonstruktion

Text

Warenübergabeschleuse B3HL - Sonderbreite, Sonderhöhe für Paletten bis 2650 mm

Text

Typ B (RB)

Sichere Warenübergabe z.B. auf Bühnen oder Geschossregalen.

Mit einem Schleusensystem für Paletten ist die Bedienungsperson bei der Bereitstellung und bei der Entgegennahme des Lagergutes immer gegen Absturz gesichert.

Einzelstücke ab Lager, Zwischenverkauf vorbehalten hier! http://www.dte-concept.ch/special-offers/

Typ B-ND

Besonderheit: Schwenkschleuse ohne Überhang zur Absturzkante bündig im offenen Zustand.

Eignet sich auch zur Montage vor Schiebetüren, die „AUSSEN“ montiert sind.

Einzelstücke ab Lager, Zwischenverkauf vorbehalten hier! http://www.dte-concept.ch/special-offers/

Typ BHS

Sonderkonstruktion – Baubreite 5100 mm / Tiefe 1550 mm
Leicht bedienbare Schleuse, perfekt austariert.

Typ B3HL

Sonderbreite, Sonderhöhe für Paletten bis 2650 mm

Typ T

Für geringe Raumhöhen und Schwenkbereich. Ausführung für Paletten mit Überhang auch möglich. Der Schwenkflügel faltet sich zusammen.

Typ T-SO

Sonderausführung; Zwei unterschiedliche Schwenkgeländer der Serie T
Sondertiefe; für Paletten mit Überhang oder 2 Paletten hintereinander.
Eingeschränkte Raumhöhe bei Warenübergabe (Bühnenkante oder Gebäudedurchbruch.
Bühnenseite: höhere Öffnung bei der Bereitstellung.

Typ TB0 / RTB0

Schwenkgeländer Sonderbaureihe aus der Serie T und B
Bei niedrigen Deckenhöhen, Maximierung der zur Verfügung stehenden lichten Raumhöhe und engen Platzverhältnissen, z.B. Anbau an Tore, Rampen etc.. Besonderheit: Baubreite ist limitiert, Abbildung mit Kompensations-Geländer: Festes Geländer zur Schliessung einer Absturzlücke.
Bühnenseite Schwenkgeländer der Serie B; komfortablere Öffnung für die Materialbereitstellung.

Nachfolgend weitere Sonderausführungen von Absturzsicherungen in Form von Schwenkschleusen

Typ G

Schwenkschleuse mit vergitterter Vorderfront
Sonderbaureihe; Schwenkgeländer-System mit vergitterter Vorderfront zur Absturzkante. Absturz von Kleingebinden wird dadurch verhindert.
Bei dieser Baureihe Typ G ist der Schwenkradius je nach Höhe der Vergitterung stärker eingeschränkt.
Unerlässliche Angaben im Lastenheft; Warenhöhe, Höhe der Vergitterung.

Typ P

Schwenk-Schleusentor Serie P
Schleusentor zur Halb- oder Vollabdichtung an Gebäudeöffnungen.
Die lichte Höhe der Öffnung zur Absturzkante ist geringer als die zur Bereitstellungszone.

Typ S

Schleuse als Kabine oder geschlossene Schleuse
Schwenkflügel wie die Schleusenseiten sind verkleidet.
Anwendung in Kühlräumen oder Räumen mit unterschiedlichen Raumtemperaturen um beim Warenumschlag den geringstmöglichen Temperaturverlust zu erreichen.

Typ X

Die spezielle TÜV-geprüfte Konstruktionsart erlaubt die Absturzsicherung bei Verladerampen mit Sektionaltore, bedingt Brandschutzschiebetüren.
Das Seitengeländer schliesst die Lücke zwischen Tor und Schleusenraum. Die Schleuse funktioniert nur so, indem das Tor zuerst geöffnet wird,
dabei die Schleuse Bühnenseitig oder Geschoss- / Raumseitig geschlossen ist; gesicherte Absturzsituation. In dieser Stellung kann der Schleusen-
raum von aussen beladen werden. Diese X-Schleuse ist so konstruiert, dass diese zwischen der Wandöffnung schwenkt (bis zu Wandstärke von
100mm bis 500mm). Die Absturzseite (Gebäudeöffnungskante) ist mit dem Schwenkgeländer inkl. Sockelleiste bündig. Diese Schleusentechnik
erlaubt dem Mitarbeiter die Ware so im Schleusenraum abzusetzen, ohne dass er die Ware nachfassen muss, um die Gebäude- Wandstärke zu über-
brücken (was eine weitere unsichere Warenumschlags-Situation darstellen würde). Der Staplerfahrer kann die Gebäude- Öffnungen bei X-Schwenk-
schleuse von unten besser einschätzen (Schleusenraum: Kante, Breite und Tiefe). Kann nicht angewandt werden im Zusammenhang mit Standard-
Kransysteme.

U).m ein Angebot erstellen zu können, werden die Angaben gemäss Lastenheft Pos. 3, 5 oder 6 vollständig benötigt.

Bilder obere Reihe: Schwenkschleuse bei Verladerampe; Gebäudeöffnung mit Sektionaltor

Bilder untere Reihe links 1. + 2.: Hallendurchbruch mit Brandabschnitt; Schwenkschleuse mit Brandschutz-Schiebetüre

Bilder untere Reihe rechts 1. + 2.: Schwenkschleuse bei Verladerampe; Gebäudeöffnung Ansicht Montage und Schwenkradius
